特點
| ● 寬壓范圍輸入 | |||||||
| ● 高效率，高功率密度 | |||||||
| ● 低輻射，噪聲小 |
應用領域：

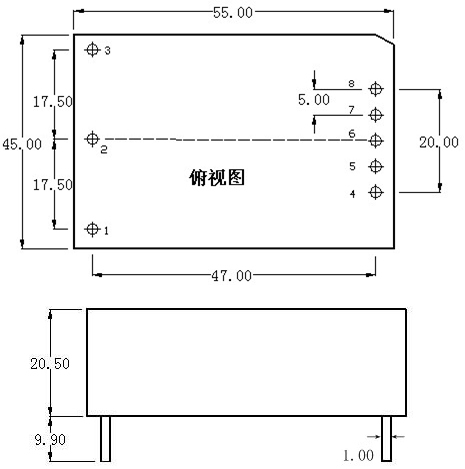

外形尺寸及引腳定義
| 引腳 | 單路輸出 | 雙路輸出 | 三路輸出 |
| 1 | FG | FG | FG |
| 2 | VIN | VIN | VIN |
| 3 | VIN | VIN | VIN |
| 4 | -VOUT1 | -VOUT1 | -VOUT1 |
| 5 | NO PIN | +VOUT1 | +VOUT1 |
| 6 | NO PIN | NO PIN | -VOUT2 |
| 7 | NO PIN | -VOUT2 | COM |
| 8 | +VOUT1 | +VOUT2 | +VOUT2 |
注：1.尺寸單位均為mm
2.引腳材料為鍍錫
3.除特別注明，尺寸公差為±0.3mm
4.引腳直徑為1.00mm，公差為±0.1mm
技術規范
| 電源型號 | XMK05系列 | |||||||||
| 輸入 | 電壓[V]*1 | AC85～264V 或DC85-375V | ||||||||
| 頻率[Hz] | 47～63 | |||||||||
| 效率[%] | 65 | |||||||||
| 浪涌電流[A] | 110V: 20A 220V:40A | |||||||||
| 輸出 | 路數 | 具體輸出電壓電流詳見附頁 | ||||||||
| 電壓[V] | ||||||||||
| 電流[A] | ||||||||||
| 輸出電壓精度[%] | 主路：±2%，副路：±5% | |||||||||
| 紋波及噪聲[%]*2 | ≤1% | |||||||||
| 負載調整率[%]*3 | 主路：±2%，副路：±5% | |||||||||
| 源調整率[%]*4 | ±1% | |||||||||
| 溫度系數[%/℃] | 在最大輸出負載情況下，不大于±0.03%/℃ | |||||||||
| 額定功率[W] | 5.0 | |||||||||
| 保持時間[mS] | >20 | |||||||||
| 保護 | 輸出過壓保護 | ---- | ||||||||
| 過電流保護 | ≥120%，可恢復。 | |||||||||
| 環境 | 工作溫度、濕度*5 | -25℃～70℃，20～90%RH | ||||||||
| 儲藏溫度、濕度 | -30℃～80℃, 20～95%RH（無結露） | |||||||||
| 耐振動 | 10～50HZ，振動10min，19.6m/s2（2倍重力加速度），X,Y,Z軸各一小時 | |||||||||
| 絕緣 | 絕緣耐壓 | 輸入對輸出： 2.5KVAC/5mA/1Min 輸入對輸地： 2.5KVAC/5mA/1Min 輸出對地： 1.0KVAC/5mA/1Min | ||||||||
| 絕緣電阻 | 絕緣電阻＞100MΩ At 500VDC（25℃,70%RH) | |||||||||
| EMC | 抗擾度 | 滿足IEC61000-4-2、4、5 四級實驗要求 | ||||||||
| 傳導EMI | 滿足GB9254 CISPR A級 實驗要求 | |||||||||
|
機械 參數 |
重量[g] | 66 | ||||||||
| 尺寸[mm] | 55*45*20.5 | |||||||||
*1：如未特別說明，所有規格參數均在輸入220VAC,額定負載，25℃環境溫度進行測量。

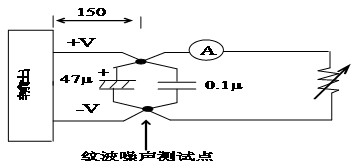

*2：紋波測試：請參照圖1連接，采用20M示波器測量。
*3：負載調整率測試：負載從10%到100%變化，其他輸出帶60%的額定負載。
*4：源調整率測試:在額定負載，輸入電壓從最低到最高變化。

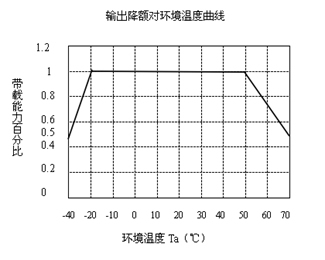

*5: 參考圖4溫度降額使用曲線。

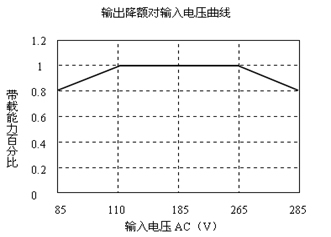

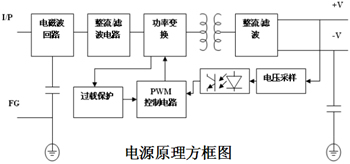

附圖
產品型號參照表
|
5W模塊電源 產品型號 |
輸入電壓范圍(V) | 標準輸出電壓(V) | 標準輸出電流(mA) | 紋波（mV） | ||||||
| Vout1 | Vout2 | Vout3 | Vout1 | Vout2 | Vout3 | Vout1 | Vout2 | Vout3 | ||
| XMKS05-5 | 85～264VAC | 5 | 1000 | 50 | ||||||
| XMKS05-12 | 85～264VAC | 12 | 450 | 120 | ||||||
| XMKS05-24 | 85～264VAC | 24 | 210 | 150 | ||||||
| XMKD05-0505 | 85～264VAC | 5 | 5 | 700 | 300 | 50 | 100 | |||
| XMKD05-0512 | 85～264VAC | 5 | 12 | 600 | 250 | 50 | 120 | |||
| XMKD05-0524 | 85～264VAC | 5 | 24 | 600 | 100 | 50 | 150 | |||
| XMKT05-522 | 85～264VAC | 5 | +12 | -12 | 600 | 100 | 100 | 50 | 120 | 120 |
